选频式电磁辐射分析仪SRM3006

规格：SRM-3006

品牌：德国Narda


应用领域

•  用于对高频电磁场进行安全分析和环境测量

• 无线应用的广播、移动电话和工业领域

•  办公室、厂房、公共场所或私人住宅的电磁环境

技术描述

1. 内置ICNIRP等诸多国际标准，测量结果可以用标准的百分比形式直接表现出来
2. 快速可靠的测量结果显示，可使用预先定义的测量条件和自动设置参数
3. LTE和UMTS操作模式评估导频信号信息以及*大暴露级别
4. 示波器模式支持脉冲信号的实时分析，并对变化的暴露级别进行长时间记录
5. 用户可将地区内各种服务商频段范围直接定义到主机中（例如广播、GSM和5G），在环境测量中可迅速并准确获知服务商的设备实际辐射贡献值
6. 对各种未知信号进行频谱分析，同时对所关注的干扰信号频段进行积分（直接得出此频段的电磁辐射场强值）
7. 适用于室外使用：人体工学设计，坚固耐用，防尘、防水，可更换充电电池，内置GPS和语音记录器
8. SRM附带PC软件“SRM-3006 Tools”，包含有可编辑的表格，可添加其他厂家的天线和线缆、用户自定义的评估曲线以及服务商列表和用户列表。
9. 所有功能和参数都可以直接在SRM主机通过主菜单、数字键、软键或旋钮等进行设置。不仅如此，SRM还可以保存测量配置和整个测量流程，并可再次调用。

1. 测量vs.频率：频谱分析；安全评估。
2. 测量vs.时间（零展宽）：电平记录器；示波器（可选）。
3. 移动通信网络测量：UMTS P-CPICH解调（可选）；LTE（可选）。
4. 射频参数
5. 频率：
6. 频率范围：9kHz-6GHz
7. 分辨率带宽（RBW）：详见每个操作模式说明
8. 相位噪声（SSB）：<-100dBc/Hz（@300kHz频偏）

1. 显示范围：从显示平均噪声电平（DANL）~ +20 dBm
2. 测量范围（MR）： -30 dBm ~ +20 dBm，步进1 dB
3. 射频输入衰减：0 ~ 50 dB，步进为1 dB （与测量范围相关）
4. 测量范围设置：根据列表单独设置或者使用“RL搜索”功能设置，以确定在当前测量时刻的*佳测量范围。
5. 电平不确定性：≤ 1.2 dB （15 °C ~ 30 °C），适用于频谱分析和安全评估模式。
6. 显示平均噪声电平（DANL）：

1. 三阶交调（IP3）：< -60 dBc，两个低于MR 6dB 的单音信号，间距为1 MHz或更大。
2. 杂散响应（相关输入）：< -60 dBc 或者RL -60 dB （以较差者为准） 载波偏置为1MHz或者更大。
3. 杂散响应（残余）：< -90 dBm(RL=-30 dBm，输入衰减 = 0 dB) 对于（294 - 306）MHz 和（4534 - 4586）MHz，其值为 < -85 dBm。

1. 射频输入：

1. 接口类型：N-型，50 Ω，母头；
2. *大射频功率电平：+27 dBm（毁坏极限）；
3. *大直流电压：±50 V
4. 回波损耗：> 12 dB （典型），f ≤ 4.5 GHz ；

1. 频谱分析模式

1. 测量原理：频谱分析
2. 分辨率带宽 RBW， (-3 dB 标称值)：10 Hz - 20 MHz
3. 视频带宽 VBW：0.2 Hz到 2 MHz或关闭
4. 滤波器：

1. 类型：高斯
2. 成形因子（-60dB/-3dB）：3.8 ，典型值

1. 结果类型：可以单独选择迹线

1. 具有标记功能：

1. 坐标轴：使用三轴天线进行全向测量或者使用单轴天线对X，Y，Z每一轴向进行单独测量
2. 显示功能：

1. Y轴刻度范围： 20， 40， 60， 80， 100 或 120 dB
2. Y轴刻度参考： MR-100 dB ~ MR+20 dB（-130 dBm ~ +40 dBm）

1. 具有屏幕缩放功能

1. 安全评估模式

1. 测量原理：频谱分析，然后在用户定义的频带（“供应商服务”）内积分计算
2. 供应商商服务信道带宽（CBW）：可对每个信道分别进行设置，范围从 40 Hz至 6 GHz
3. 分辨率带宽 RBW，（-3 dB 标称值）：    可用带宽参照频谱分析模式，并满足： RBW ≤ CBW（*窄的供应商服务频带）/ 4。

1. 检波：均方根值（RMS），积分时间= 1 / RBW
2. 滤波器：参照频谱分析模式
3. 结果类型：参照频谱分析模式
4. 具有柱状图标记功能：

1. 评估功能：分布（每个供应商服务的场强所占的比例）
2. 坐标轴：用三轴天线进行全向测量或者使用单轴天线对X，Y，Z每一轴向进行单独测量

1. 噪声抑制：

1. 电平记录器模式

1. 测量原理：固定频率设置（零展宽）的电平测量
2. 检波：峰值（保持时间480 ms）；均方根值（RMS），RMS平均时间可选择480 ms - 30 min。
3. 滤波器：

1. 类型：陡峭截止滤波器（近似升余弦）
2. 滚降系数：α = 0.16

1. 分辨率带宽 RBW (-6 dB 标称值)：100 Hz - 32 MHz （步进 100， 125， 160， 200， 250， 320， 400， 500， 640， 800， 1000， …， 10 MHz， 13.333 MHz， 16 MHz， 20 MHz， 26.666 MHz， 32 MHz)
2. 视频带宽（ VBW）：关闭，0.01 Hz到32 MHz （取决于RBW）
3. 可显示多种测量值类型

1. 坐标轴：使用三轴天线进行全向测量或者使用单轴天线对X，Y，Z每一轴向进行单独测量
2. 噪声抑制：激活后，只要超过典型的设备底噪就会显示测量值 门限可选择（相对于DANL 0， 3， 6， 10， 15或 20 dB） 测量值低于门限时显示为绝对门限值，用“<”（小于门限）进行标记
3. 其他（参数传递）：“转到：其他模式” - 可以直接进入其他操作模式，中心频率和带宽会自动传递到所选操作模式 ；“选择服务” - 可以使用预先设置的服务列表简化频率设置。

1. 测量功能

1. 可自动检测Narda测量天线类型、校准日期等，并自动调节频率范围
2. 校准时保存了天线因子
3. 可保存射频线损耗因子
4. 可显示多种单位：
5. 各向同性测量：

1. 当使用Narda三轴测量时自动切换天线轴，然后计算全向测量结果；
2. 支持用单轴天线顺序测量然后计算全向结果；
3. 两种结果都直接以频谱曲线或数值的形式显示。

1. 计权显示：

1. 对以下人体安全标准以百分比的形式显示:ICNIRP，IEEE，FCC，BGV B11，BlmSchV，Safety Code6；
2. 使用所附的PC配置软件SRM Tools或SRM TS可以更新人体安全标准。

1. 供应商服务校准测量结果

1. 测量程序：自动按照测量参数配置进行测量（使用PC软件“SRM-3006 Tools/TS”创建参数配置）
2. 内存容量：128 MB （可存储8000个频谱，4000个截图）
3. 语言：可选：英语（默认）、法语、西班牙语、土耳其语、简体中文

1. 通用参数

1. 工作温度：-10℃~+50℃（电池供电）； 0℃~+40℃（外部供电）
2. 合规

1. 防尘和防水：IP 52(连接天线以及接口保护器封闭)
2. 欧盟：符合EMC Directive 2004/108/EC以及 IEC/EN 61326 -1: 2006；
3. 抗扰度：符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-11；

1. 辐射：符合IEC/EN：61000-3-2， 61000-3-3， IEC/EN 55011 (CISPR 11) Class B。
2. 安全：符合欧盟 Low Voltage Directive 2006/95/EC以及 IEC/EN 61010-1:2004

1. 射频抗扰度：200 V/m
2. 空气湿度（正常使用）：< 29 g/m³ （ +30 °C时< 93 %RH），非冷凝
3. 重量：2.8 kg / 6.2 lbs（主机包括电池）
4. 尺寸（H x W x D）：213 mm x 297 mm x 77 mm （8.4” x 11.7” x 3.0”）
5. 显示：

1. 接口：USB mini B(USB2.0)；光纤RS232（波特率115200）；耳机3.5mm TRS.
2. 供电：

SRM3006探头

三轴全向电场探头420 MHz - 6 GHz

1. 频率范围：420 MHz - 6 GHz，校准因子在校准时分别确定，保存在EEPROM 中，与SRM主机连接使用时自动调用
2. 天线类型：电场
3. 传感器类型：设计有扫描轴的三轴天线
4. 动态范围：0.14 mV/m - 160 V/m（典型值）
5. *大场强（毁坏门限）：435 V/m 或 50 mW/cm² （标称）
6. 显示平均噪声电平（DANL）（连接SRM主机）：

1. 工作温度：-10°C ~ +50°C（与SRM主机相同）
2. 合规：

1. 防尘和防水：IP 52（天线接入）
2. 欧盟：符合EMC Directive 2004/108/EC以及 IEC/EN 61326 -1: 2006
3. 抗扰度：符合IEC/EN：61000-4-2， 61000-4-3， 61000-4-4， 61000-4-5， 61000-4-6， 61000-4-11
4. 辐射：符合IEC/EN：61000-3-2， 61000-3-3， IEC/EN 55011 (CISPR 11) Class B
5.  安全：符合欧盟 Low Voltage Directive 2006/95/EC and IEC/EN 61010-1: 2004
6. 空气湿度（正常使用）：< 29 g/m³ （ +30 °C时< 93 %RH），非冷凝
7. 重量：400 g
8. 尺寸：长450 mm，天线头直径 120 mm

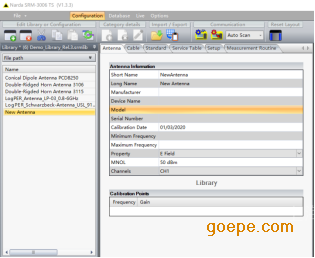

SRM配置软件

1. 截图展示功能，可以快速，清晰地将仪表保存的图片用于填写生成测量报告。
2. 可以用于调整探头的校准因子。
3. 创建和设置服务商服务表。
4. 创建和自定义标准限值。
5. 备存和管理设备存储的主要结果数据，生成数据库。
